Låg natrium vit korund låg natrium aluminiumoxid/Låg natrium vit korund låg natrium aluminiumoxid

Kort introduktion Låg natrium vit korund låg natrium aluminiumoxid produkter används i stor utsträckning i speciell keramik, eldfasta material och andra områden. Den låga natriumvit korund/låga natriumaluminiumoxid-Na20-halten reduceras för att förbättra smältpunkten, partikeldensiteten, bulkdensiteten, böjhållfastheten, tryckhållfastheten, verklig densitet och hårdheten hos produkten, som kan möta användningen av eldfasta och keramiska industrier, bredda användningsområdet och lägga en solid materialgrund för utvecklingen av ovanstående industrier med hög precision. Låg-natrium vit korund låg-natrium aluminiumoxid/mikro-natrium vit korund mikronatrium aluminiumoxid

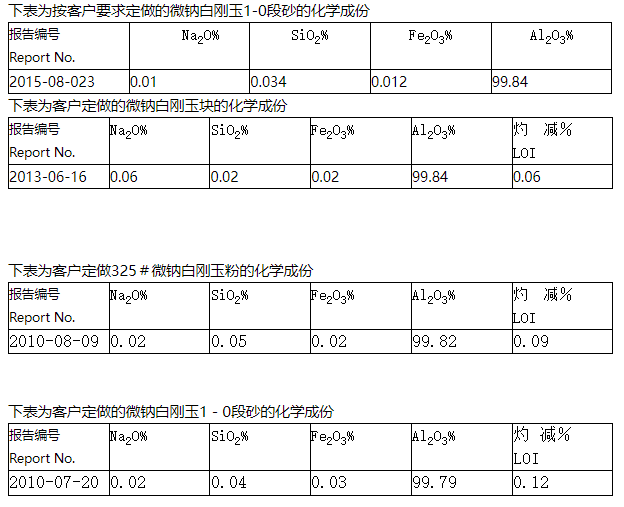

Lätt natriumvit korund avser vit korund med natriumoxidhalt mellan {{0}}.01 och 0,09 %, och dess råmaterial är djupt bearbetad aluminiumoxid. Lätt natriumvit korund är en produkt med låg natriumoxidhalt i vit korund,1 Natriumoxidhalten i vanlig vit korund är mellan 0,2-0,6%.

Huvudfasen av vit korund är -Al203.

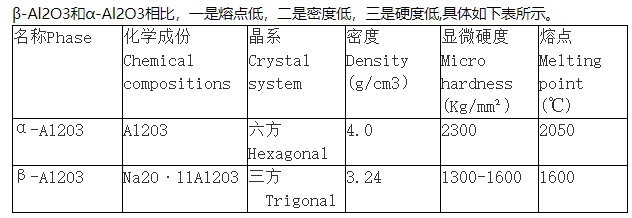

Natriumoxid är en skadlig förorening för vit korund. Det bildar B-A203 i smält tillstånd med aluminiumoxid, och utbytet ökar med ökningen av natriumoxidhalten. B-Al203 har låg smältpunkt, låg kroppstäthet och låg hårdhet. Na20 i vit korund är huvudsakligen i form av NA20-11AL203 (B-A1203). Om aluminiumoxidråvaran innehåller mer än 0,6 % natriumoxid, kommer den vita korunden som produceras av den att innehålla mer än 1 % -Al203
